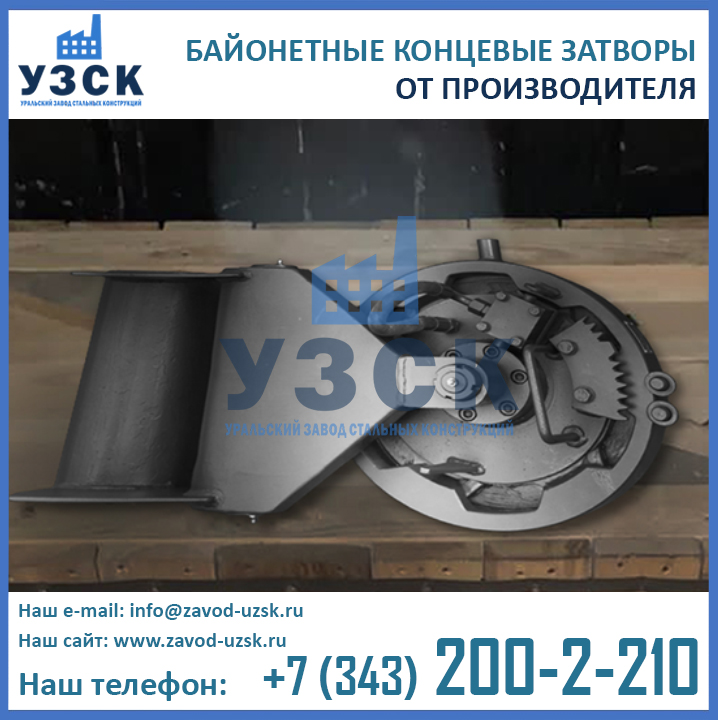

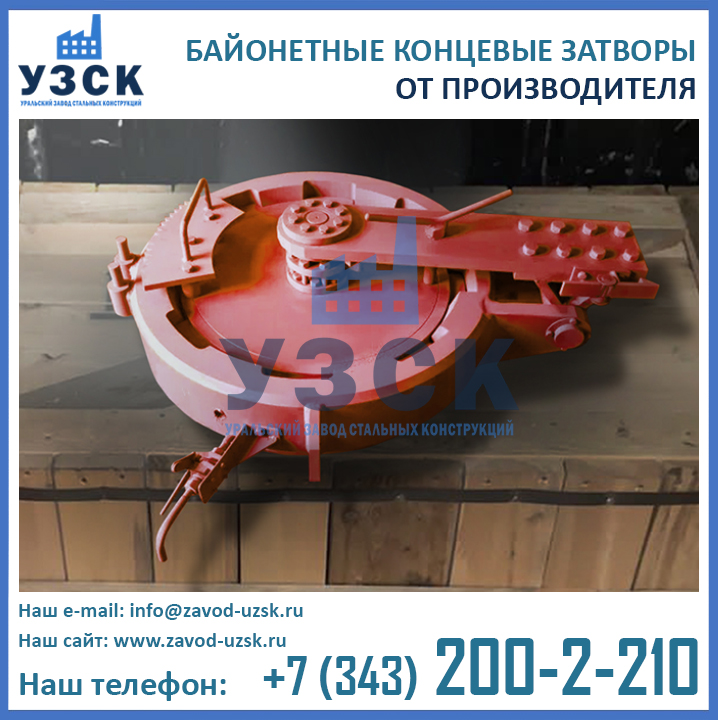

Байонетные концевые затворы ЗК-Б – это быстросъемные крышки с байонетным соединением для различного оборудования и тупиковых участков трубопровода, позволяющие обеспечить быстрый доступ внутрь устройства для его осмотра, ремонта или технического обслуживания. Альтернативные наименования: крышки быстросъемные байонетные, затворы быстродействующие концевые байонетного типа ЗБКБ, затворы концевые байонетные ЗКБ или ЗК-Б. Производство затворов концевых байонетных осуществляется с диаметрами DN 150 мм, DN 200 мм, DN 250 мм, DN 300 мм, DN 350 мм, DN 400 мм, DN 500 мм, DN 600 мм, DN 700 мм, DN 800 мм, DN 1000 мм, DN 1200 мм и DN 1400 мм и расчетным давлением PN 1,6 МПа, PN 2,5 МПа, PN 4,0, PN 6,3 МПа, PN 8,0 МПа, PN 10,0 МПа, PN 16,0 МПа и PN 20,0 МПа.
Область применения быстросъемных крышек байонетного типа
Байонетный затвор ЗКБ может являться основой люка-лаза или камеры приема. Быстросъемные крышки высоко востребованы в фильтрах для очистки нефти, газа и масел, а также в любых сосудах, работающих под давлением. Затворы концевые байонетные быстродействующие широко применяются на магистральных нефтепроводах и газопроводах. В случае эксплуатации быстросъемных крышек на открытом воздухе, они могут применяться в умеренном и холодном климате.
Конструктивные особенности затворов байонетных
Затворы Конструкция байонетного затвора ЗКБ снабжена откидывающейся крышкой. В положении «закрыто» крышка плотно прилегает к корпусу посредством байонетного крепления. Для герметичности корпус крышки дополнен специальным уплотнителем. Открытие и закрытие крышки осуществляется посредством поворота крышки вокруг оси при помощи шестерни. Во избежание непроизвольного открытия затвора при работе под давлением, устройство снабжено предохранительным фиксатором, блокирующим движение крышки.
Благодаря своей конструкции, время открытия и закрытия байонетной быстроразъемной крышки составляет от 1 минуты до 5 минут. Время срабатывания механизма зависит от диаметра крышки и рабочего давления.
Установка байонетных крышек может осуществляться как по горизонтальным, так и по вертикальным осям оборудования. Изготовление байонетных концевых затворов осуществляется правого и левого исполнения (открытие вправо или влево соответственно). Соединение с оборудованием производится при помощи фланцевого (байонетный затвор фланцевый) или приварного соединения (байонетный затвор под приварку).
Материальное исполнение байонетных затворов
- Байонетные затворы сталь 20 (крышки быстросъемные ст20)
- Байонетные затворы сталь 3 (крышки быстросъемные ст3)
- Байонетные затворы 09Г2С (крышки быстросъемные 09Г2С)
- Байонетные затворы 13ХФА (крышки быстросъемные 13ХФА)
- Байонетные затворы 12Х18Н9Т (крышки быстросъемные 12Х18Н9Т)
- Байонетные затворы 10Х18Н13М2Т (крышки быстросъемные 10Х18Н13М2Т)
- Байонетные затворы / крышки быстросъемные из других материалов согласно проекту или тех. заданию
Чтобы купить байонетный затвор у производителя в Благовещенске, заполните форму заказа
