Батарейные циклоны ЦБР-150У применяются для очищения рабочей среды от пыли и грязи в общепромышленной отрасли. Их использование обусловлено необходимостью защиты окружающей среды, в частности в сфере сельского хозяйства. Циклоны способствуют улучшению экологии, в том числе батарейный механический аппарат, очищающий дымовые газа от золы, которая в него может попадать.
Уральский Завод Стальных Конструкций в Благовещенске производит батарейные циклоны согласно разработанным и утвержденным стандартным схемам, а также в соответствии с техзаданием заказчика. Цена на промышленное оборудование, производимое и реализуемое УЗСК по России, приемлемая, при этом качество продукции соответствует всем требуемым стандартам.

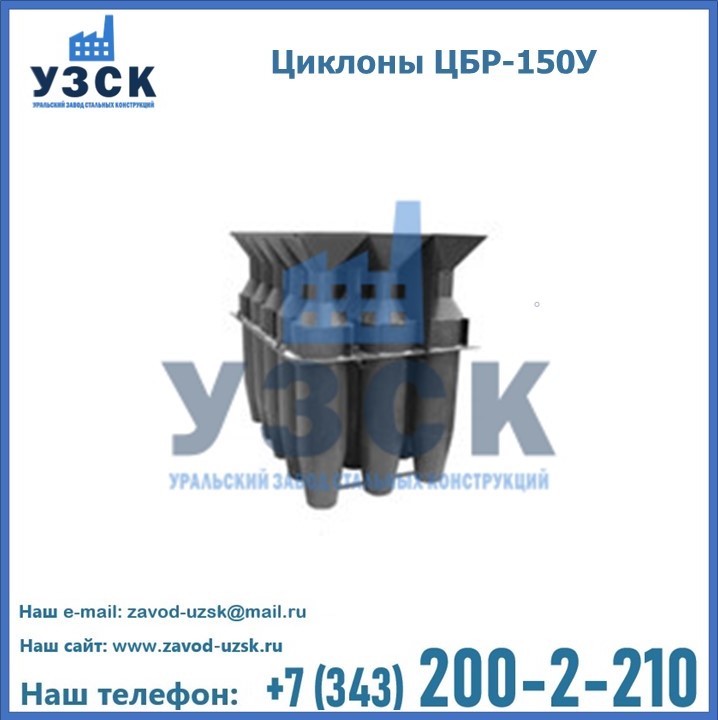

Устройство и применение циклонов ЦБР-150У
Конструктивно батарейный циклон состоит из следующих узлов и деталей:
- камеры спуска пыли;
- камеры для запыленной и очищенной газовой среды;
- рециркуляционной системы.
Система рециркуляции, в которой газовые потоки многократно циркулируют, в свою очередь, состоит из:
- одиночного и группового циклона ЦН-15;
- дымососа;
- пирамидального бункера;
- рассекателей;
- циклонных элементов, выполненных из серого чугуна, имеющих угол наклона 45° и внутренний диаметр 150 мм.
Материальное исполнение батарейного циклона ЦБР-150У – углеродистая сталь.
Использование ЦБР-150У
При сжигании угля или торфа в твердотопливном котле выделяются дымовые газы. Чтобы уловить в них частица золы и очистить от них, применяют батарейные циклоны. Кроме того, их используют в производственных процессах в металлургии, энергетической отрасли и химической промышленности в Благовещенске.
Конструктивные особенности батарейного циклона ЦБР-150У таковы, что он поглощает частицы со слабой и средней степенью слипаемости, размер которые не превышает 10 мкм:
- золы;
- глины;
- кварцевых и сланцевых частиц;
- шлаков.
Батарейный циклон этого типа не рассчитан на улавливание мелкодисперсных и сильно слипающихся пылевых частиц, в основе которых:
- цемент;
- асбест;
- хлопок;
- гипс;
- двойной суперфосфат.

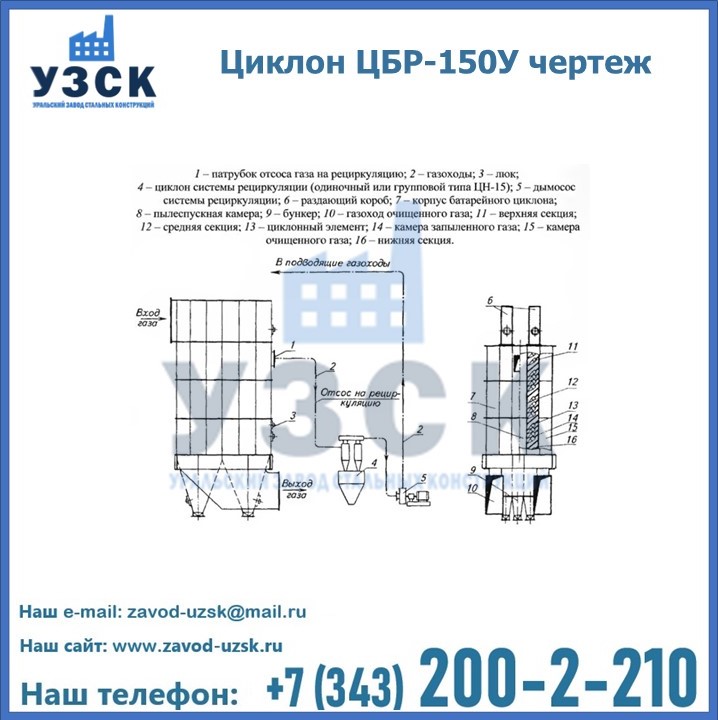

Конструкция ЦБР-150У
Циклон секционного типа, рециркуляция запыленного газа происходит через одиночный ЦП-15. Диаметр внутренней цилиндрической части циклонных элементов – 150 мм, они расположены вертикально в ряды, имеющие горизонтальный наклон в 450.
Выходная камера устройства прямоугольной формы, бункер – секционный пирамидальный. Циклонные элементы изготавливаются из серого чугуна, а корпус – из углеродистой стали. Технические данные для нормального функционирования циклона:
- очищаемый газ должен иметь температуру не выше 400°С;
- приемлемая скорость — Vц = 4,7 м/с;
- оптимальная доля потока запыленного газа при рециркуляции – 8%;
- гидравлическое сопротивление сопротивления ζц = 160.
В зависимости от состава пыли и загрязнений, коэффициент эффективности очищения газообразной среды равняется 90-96%.
Принцип работы
Действие аппарата основывается на том, что когда дымовые газы вращаются с повышенной скоростью, частицы золы отжимаются и оседают на стенку корпуса. В результате этого, отделившись от вращающейся газовой среды, частицы загрязнения замедляются, после чего осыпаются в специальный бункер. А очищенный от пыли газовый поток выходит по внутренней трубе.
Прежде чем скомпоновать батарейный циклон ЦБР-150У, специалисты УЗСК производят его расчеты. Это делается для того, чтобы определить оптимальные расходы газа при функционировании оборудования в котельной, а также необходимого количества циклонных элементов. Показатели вычисляются по специальным формулам.
Технические характеристики и показатели эффективности работы циклона:
- пылегазовый поток очищается с эффективностью до 96%;
- смесь подается со скоростью 4,7 м/с;
- подаваемый газ должен быть температурой не боле 400°С;
- производительность пылеулавивания 70 000-480000 м3/ч при t газа 135°С;
- циклонные элементы в количестве от 240 до 1600%
- секции – от 6 до 40.
Технические параметры ЦБР-150У
| типоразмер | Производительность, м3/ч, при t газа 1350С | Количество циклонных элементов | Количество секций | Циклоны ЦН-15 в системе рециркуляции | Марка дымососа рециркуляции | Масса, в т.ч. корпус, кг | |
|---|---|---|---|---|---|---|---|
| Кол-во | Диаметр, мм | ||||||
| ЦБР-150у-240 | 70000 | 240 | 6 | 4 | 400 | ДН-9 | 28000 |
| ЦБР-150у-320 | 95000 | 320 | 8 | 4 | 500 | ДН-9 | 33000 |
| ЦБР-150у-400 | 120000 | 400 | 10 | 4 | 500 | ДН-12,5 | 38000 |
| ЦБР-150у-480 | 140000 | 480 | 12 | 6 | 500 | ДН-12,5 | 45000 |
| ЦБР-150у-640 | 190000 | 640 | 16 | 8 | 500 | ДН-12,5 | 63000 |
| ЦБР-150у-800 | 240000 | 800 | 20 | 2 | 1000 | ДН-12,5 | 75000 |
| ЦБР-150у-1280 | 385000 | 1280 | 32 | 4 | 1000 | ДН-19 | 126000 |
| ЦБР-150у-1600 | 480000 | 1600 | 40 | 4 | 1000 | ДН-19 | 140000 |
Уральский Завод Стальных Конструкций в Благовещенске производит циклоны ЦБР-150У разных типоразмеров по выгодной цене.
